積層成形ブロックL-cube™について
About L-cube™

積層成形ブロックL-cube️™とは…

開発期間の短縮・開発費用の削減を実現!

試作用樹脂板材料に新提案。 高精度に試作評価のできる積層成形ブロックL-cube™!弊社は射出成型を利用した独自工法で良質な切削試作用板材料を提供いたします。それが積層成形法から得られる積層成形ブロックです。
独自開発の金型を用い、樹脂ペレットからタイミングを見ながら1層ずつ射出成形を繰り返して作る、積層状の切削用板材料です。 試作時に、積層成形ブロックL-cube™からご予定の形状に切削することで、金型製作前に品質評価ができ、それに基づく設計変更等も可能です。

特徴と用途

御社独自の切削用ブロックを制作いたします!

量産そのものの材料を使用した積層成形の板材料は、切削加工することにより各種スペックの検証が可能となります。
つまり金型を作らずに量産を想定した精度の高い評価をすることが可能となります。

こんなことでお困りではありませんか?

☑️ 完成品の材料で切削試作したいが切削用プラスチック板材料の入手が出来なかった。
☑️ やむをえず代替材料で切削し試作品を作った。
☑️ 代替材料であったので、正しいスペックでの評価ができなかった。

    代替材料での試作は、正しいスペックでの評価ができないという問題につながります。また開発期間を早める為にも、完成品の材料で試作することが肝要となります。このように切削用プラスチック板材料に入手できないものが多く困った経験はございませんか?


結果として積層成形により以下の項目を正確に確認・評価することができます。
機械的性質…変形・破壊・摩擦・摺動
熱的性質…耐熱性・燃焼性
化学的性質…耐薬品性・耐候性
電気的性質…絶縁性・誘電性・帯電性
物理的性…比重・屈折率・吸湿性
意匠デザイン…色調
2次加工性…塗装・印刷

2種類のサイズを用意いたしております。

TYPE A
寸法 : 100mm×100mm×30mm(厚)
肉厚 : 0mm~36mm 可変 3mmピッチ

TYPE A:ABS/PBT T=30mmサンプル

写真 : ABS/PBT T=30mmサンプル

TYPE B
寸法 : 300mm×300mm×60mm(厚)
肉厚 : 0mm~64mm 可変 4mmピッチ

TYPE B:PC/ABS T=30mmサンプル

写真 : PC/ABS T=30mmサンプル

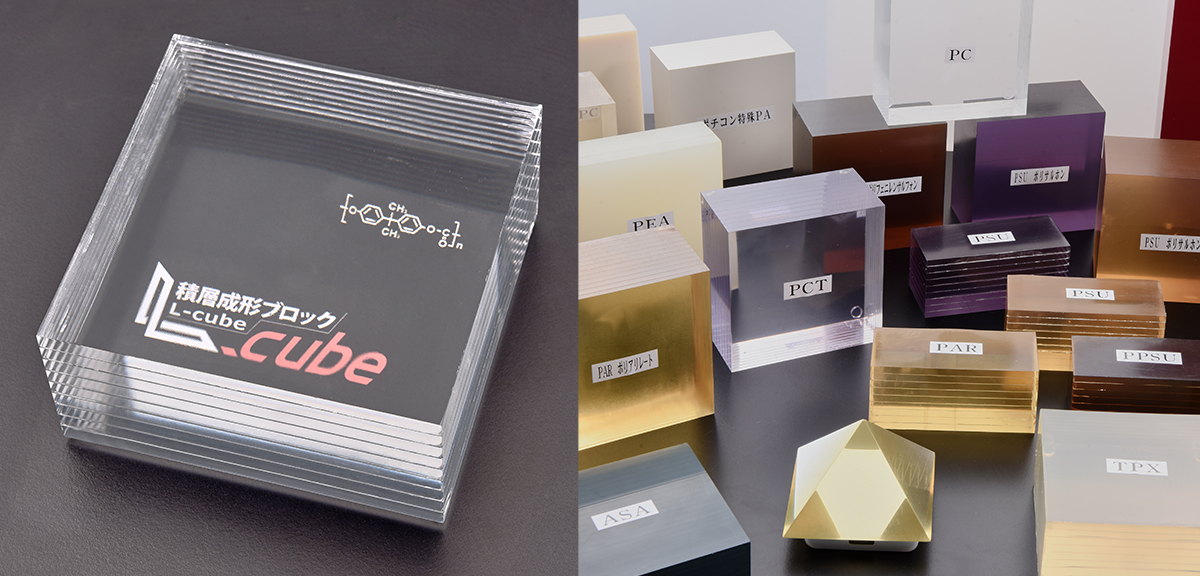

究極の密着透明度は独自製法の証です。

側面にはパーティングが見えますが、中部は各層が密着しており界面は見えません。射出成形による特許製法です。接着ではありません。

TYPE A:ABS/PBT T=30mmサンプル

写真 : ポリカーボ透明サンプル

TYPE B:PC/ABS T=30mmサンプル
